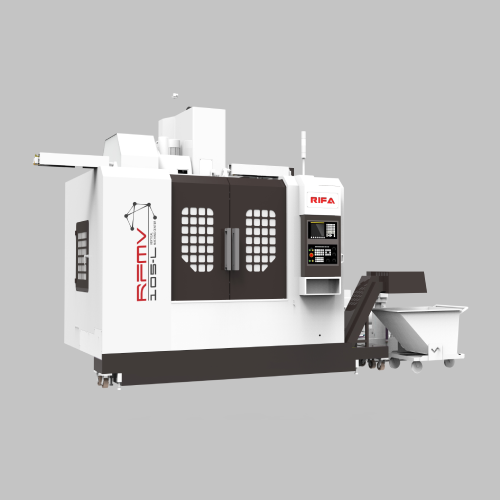

RFMV105L立式加工中心
RFMV105L立式加工中心
立式加工中心系列
RFMV105L立式加工中心
产品简介
公司精心打造的适合轮毂圆盘类零件加工设备。
结构特点
规格参数
  • 三轴行程都为750mm，成方形布置，适合圆盘类零件加工。立柱大跨距加高设计，适合自动夹具合转台的应用。标配机内螺杆排屑和机外链板排屑。可以配置用于自动线加工。
  • 规格 参数
    工作台
    工作台尺寸（长x宽）
    mm
    1250×700
    工作台承载能力
    kg
    1000
    T型槽尺寸
    mm
    5×18×100
    各轴行程
    X轴行程
    mm
    750
    Y轴行程
    mm
    750
    Z轴行程
    mm
    750
    主轴中心至立柱导轨安装面距离
    mm
    847
    主轴端面至工作台距离
    mm
    270-1020
    主轴
    主轴转速
    rpm
    8000（皮带）
    主轴锥孔
    ISO40
    主轴功率
    Kw
    15/18.5
    主轴扭矩
    Nm
    71.6/95.5
    进给系统
    快移速度X/Y
    m/min
    36
    快移速度Z
    m/min
    30
    切削速度
    mm/min
    1-10000
    刀库
    刀库形式
    圆盘式刀库
    刀具数量
    把
    24
    最大刀具长度
    mm
    300
    最大刀具直径
    mm
    Φ80/Φ150
    最大刀具重量
    kg
    8
    刀柄
    BT40
    换刀时间
    s
    1.8
    精度
    定位精度
    mm
    ±0.008
    重复定位精度
    mm
    ±0.005
    其他
    气压系统
    0.6-0.8
    机床外型尺寸
    mm
    3950×2660×3080
    机床重量
    kg
    8000
