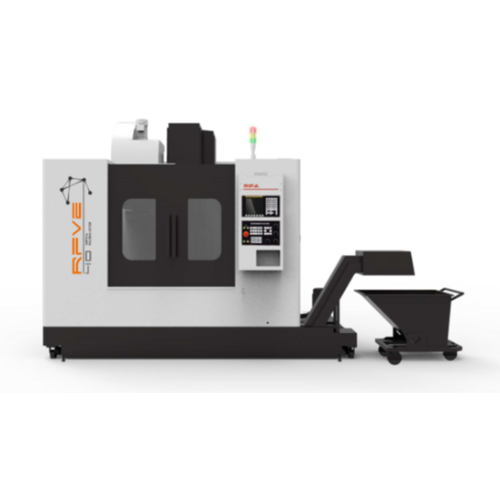

RFVE-40立式加工中心（转台）
RFVE-40立式加工中心（转台）
立式加工中心系列
RFVE-40立式加工中心（转台）
产品简介
圆环类半导体材料专用加工设备，采用YZ双轴加转台轴结构配合主轴实现圆环类零件的铣磨加工。结构紧凑，避免了直线轴插补的误差，通过转台轴避免了高转速主轴，提高了零件加工精度。
结构特点
规格参数
  • 设备采用YZ双轴加转台轴结构配合主轴实现圆环类零件的铣磨加工。结构紧凑，避免了直线轴插补的误差，通过转台轴避免了高转速主轴，提高了零件加工精度。
  • 规格 参数
    工作台
    转台尺寸
    mm
    Φ630
    工作台承载能力
    kg
    200
    最大转速
    rpm
    160
    各轴行程
    Y轴行程
    mm
    520
    Z轴行程
    mm
    520
    主轴中心至立柱导轨面距离
    mm
    615
    主轴端面至工作台距离
    mm
    57-577
    主轴中心至转台中心距离
    mm
    -135~+385
    主轴
    主轴转速
    rpm
    8000（皮带）
    主轴锥孔
    ISO40
    主轴功率
    KW
    11/14.3
    主轴扭矩
    Nm
    70/92.5
    进给系统
    快移速度Y/Z
    m/min
    40/32
    切削速度
    mm/min
    1-10000
    精度
    定位精度
    mm
    0.008
    重复定位精度
    mm
    0.004
    其他
    气压系统
    0.6-0.8
    机床外型尺寸
    mm
    2800×2250×2380
    重量
    kg
    6000
