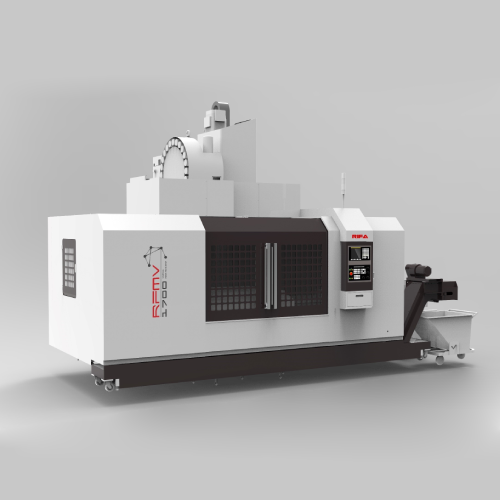

RFMV1700立式加工中心
RFMV1700立式加工中心
立式加工中心系列
RFMV1700立式加工中心
产品简介
强切机型采用硬轨齿轮箱结构设计，适用于强切加工
结构特点
规格参数
  • 立柱大跨距结构设计，三轴硬轨，Y轴四导轨布局，齿轮主轴结构设计，Y轴四导轨结构，机床刚性高，适合中大零件重切削加工。
  • 规格 参数
    工作台
    工作台尺寸（长x宽
    mm
    1900×1000
    工作台承载能力
    kg
    3000
    T型槽尺寸
    mm
    7×22×125
    各轴行程
    X轴行程
    mm
    1700
    Y轴行程
    mm
    1000
    Z轴行程
    mm
    750
    主轴中心至立柱导轨面距离
    mm
    690
    主轴端面至工作台距离
    mm
    150-900
    主轴
    主轴转速
    rpm
    30-4500
    主轴锥孔
    ISO50
    主轴功率
    KW
    15/18.5
    主轴前轴承直径
    mm
    φ100
    进给系统
    快移速度X/Y/Z
    m/min
    15/15/12
    进给速度
    mm/min
    1-10000
    滚珠丝杠X，Y，Z
    ф50X8
    伺服电机扭矩
    Nm
    22
    精度
    定位精度
    mm
    0.01
    重复定位精度
    mm
    0.005
    刀库
    刀库形式
    凸轮式刀库
    刀具数量
    把
    24
    最大刀具长度
    mm
    350
    最大刀具直径
    mm
    Φ110/Φ220
    最大刀具重量
    kg
    15
    刀柄
    MAS403 BT50
    拉钉
    P50T-1
    换刀
    s
    3
    其他
    机床外型尺寸
    mm
    5680×3600×3600
    机床重量
    kg
    15000
