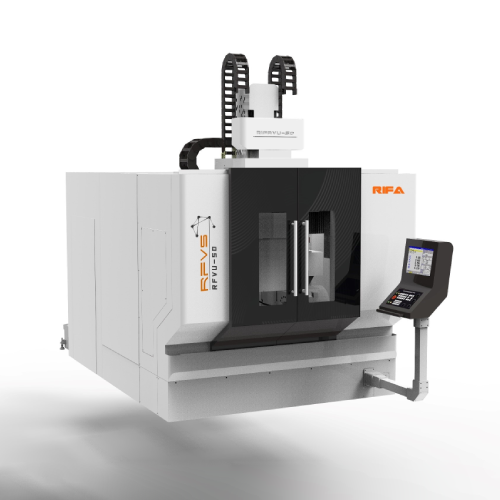

RFVU-50五轴立式加工中心
RFVU-50五轴立式加工中心
立式加工中心系列
RFVU-50五轴立式加工中心
产品简介
公司精心打造立式摇篮五轴加工中心，适用于需要高精度、复杂工序和多种刀具以及工装的加工过程，适合加工复杂面零件、异形件、盘、套、板类零件、箱体类、叶轮叶盘等。
结构特点
规格参数
  • 天车式五轴结构，配置A，C直驱旋转轴实现五轴联动。核心铸件热对称设计，A，C旋转轴电机直驱高精度高响应，液压锁紧定位精准.标配三轴和AC轴光栅尺形成闭环控制，精度稳定。
  • 规格 参数
    工作台
    工作台尺寸
    mm
    ф500
    工作台最大承重（水平）
    kg
    300
    各轴行程
    A轴摆动范围
    mm
    ±120
    C轴摆动范围
    mm
    360
    X轴行程
    mm
    600
    Y轴行程
    mm
    710+230(换刀行程)
    Z轴行程
    mm
    500
    主轴端面至工作台距离
    mm
    150-650
    主轴
    主轴转速
    rpm
    20000
    主轴锥孔
    HSK-A63
    额定扭矩
    Nm
    47.7
    额定功率
    KW
    30
    进给系统
    快移速度X/Y/Z
    m/min
    36/36/36
    快移速度A/C
    rpm
    47/100
    切削速度
    mm/min
    1-20000
    精度
    定位精度X/Y/Z
    mm
    0.008
    重复定位精度X/Y/Z
    mm
    0.005
    刀库
    刀具数量
    把
    24
    最大刀具直径
    mm
    Φ80/Φ90
    最大刀具重量
    kg
    8
    刀柄
    HSK-A63
    其他
    机床外型尺寸（长X宽X高）
    mm
    5800×2450×3500
    机床重量
    kg
    9000
